使用 R820T2 电视棒收听 FM 广播

设备

首先简单介绍一下我们的设备,就是一个十分简单、小巧的电视棒,他的芯片型号是:Rafael Micro R820T2。

这个型号的电视棒可以接受的频率位于 25MHz-1750MHz 之间,其中就覆盖了我们平时在汽车中或广播中听到的 FM 广播的频率。

淘宝50块钱就可以有交易了,我是在这里买的:http://item.taobao.com/item.htm?id=42758064965 (无责任链接...)

附带常见芯片型号及其频率范围:

| Tuner 芯片 | 频率范围 | | :---- | ----: | | Elonics E4000 | 52 – 2200 MHz (1100 - 1250 MHz无法覆盖) | | Rafael Micro R820T | 24 – 1766 MHz | | Fitipower FC0013 | 22 – 1100 MHz | | Fitipower FC0012 | 22 – 948.6 MHz | | FCI FC2580 | 146 – 308 MHz, 438 – 924 MHz |

你也许会问,那我们为什么不买第一个 Elonics E4000 呢,原因很简单,因为他停产了。

所以我们就买了 Rafael Micro R820T ,因为相对来说他的性价比更高。

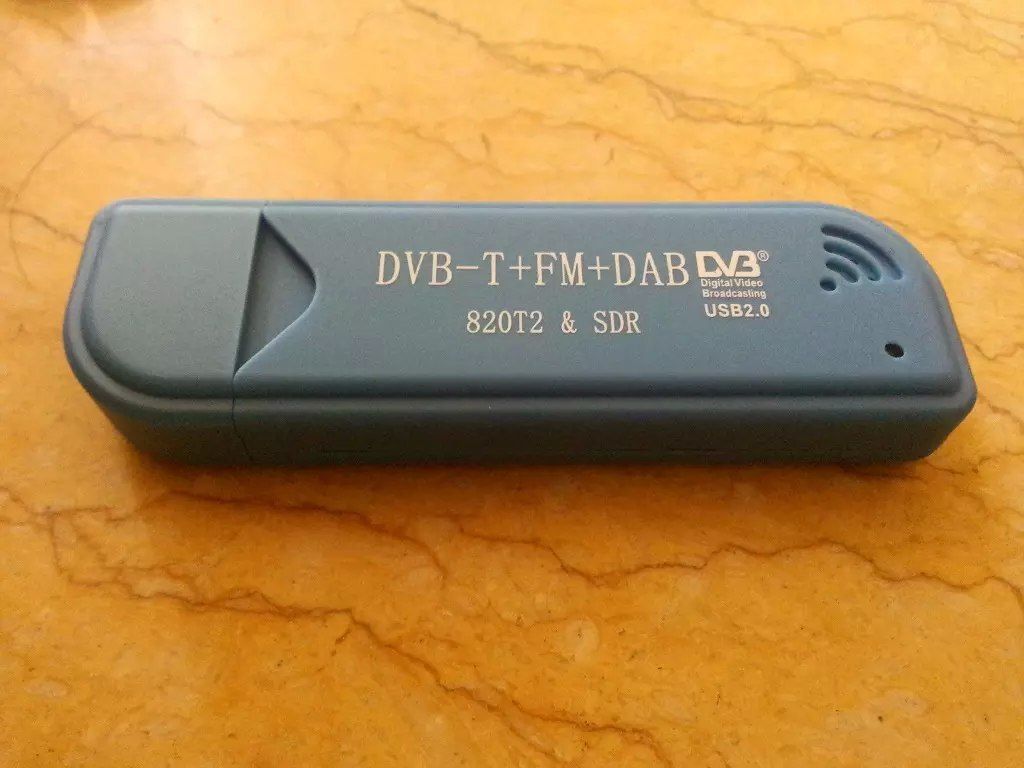

买回来之后是这样子的,附带前后图

后面的金属接口可以让我们外接一条天线,随电视棒附送了一个,如果你不喜欢这个你也可以自己去另外买一个的!

安装

驱动

我这里测试的系统是 Windows 8.1 系统,正常情况下来说,连我都能正常工作的话 Windows 7 和 XP 用户应该都是可以正常运行的了。

将电视棒连接上电脑之后,第一次连接时,电脑会自动安装驱动,在我这部电脑是可以正常自动安装驱动的,就不另行讲解驱动的安装了。

我们需要下载 zadig 这个软件,下载链接如下:

打开软件后,Windows 7 以上系统可能需要 UAC 权限,允许即可。

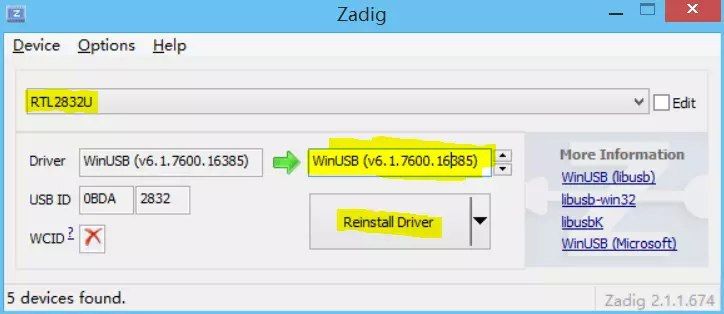

点击 Options ,然后选择 List All Drivs ,接着再在下方的一长条的选择框中选择你的电视棒,我这里显示的是 RTL2832U

绿色箭头指向的地方保持默认的 WinUSB (v6.1.7600.16385) 即可。然后,点击 Install Driver (由于我已经安装过所以显示的是 Reinstall Driver )

然后等待安装的完成

SDRSharp

简介

SDR# (SDRSharp) is a popular, simple, fast and extensible Software Defined Radio program written from scratch in C# to experiment new Digital Signal Processing techniques and push the Microsoft .NET Framework to its limits.

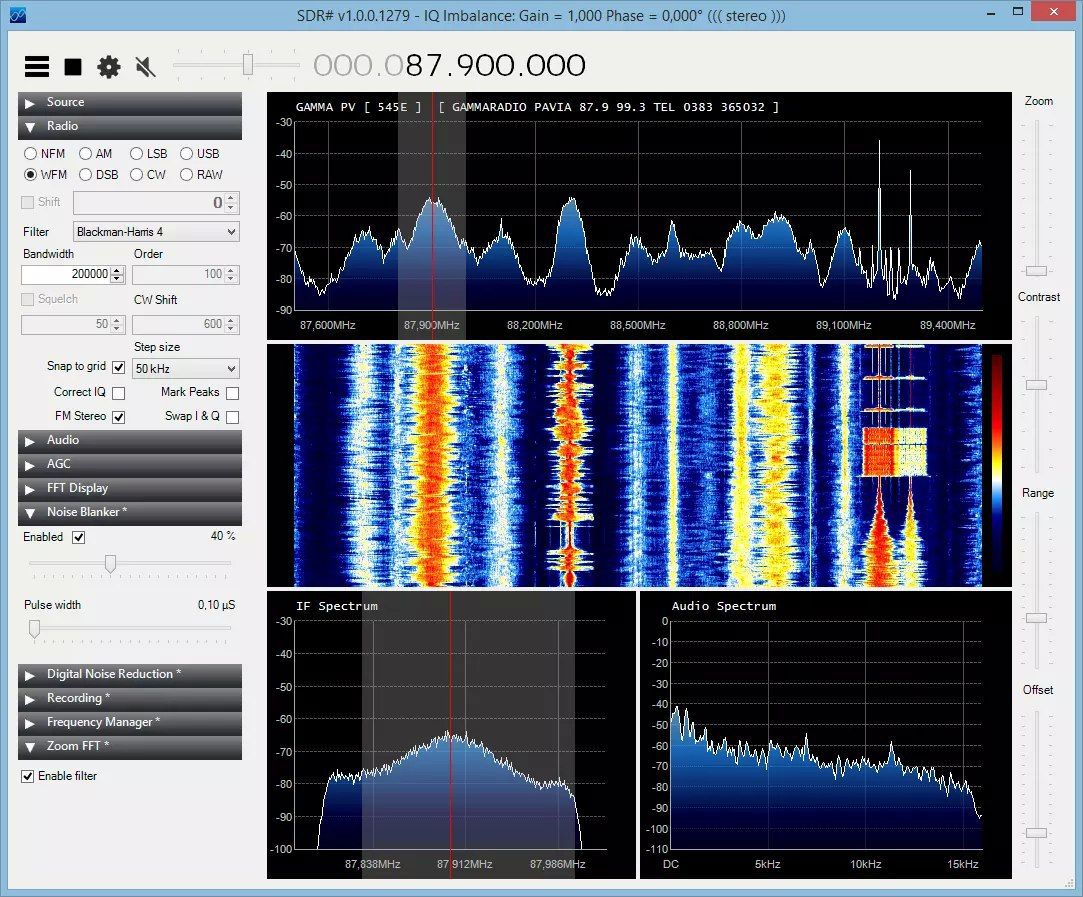

截图

下载

(安装后解压到一个你喜欢的地方就可以了)

使用

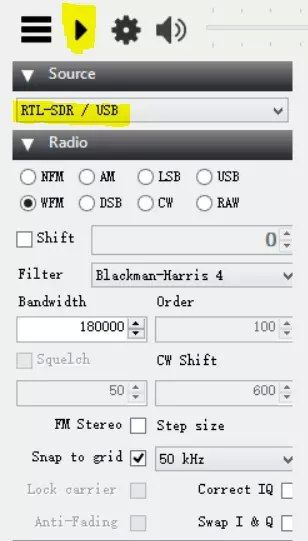

打开 SDRSharp ,在 Source 栏目下选择设备 RTL-SDR / USB

点击上面的播放按钮即可以开始搜台

按钮右边的可以让你手动进行换台,如图所示即使选择了 FM 90.1 电台

数字的上下均是可以点击的,分别是 +1-1 换台。

至此,教程结束。
