概述

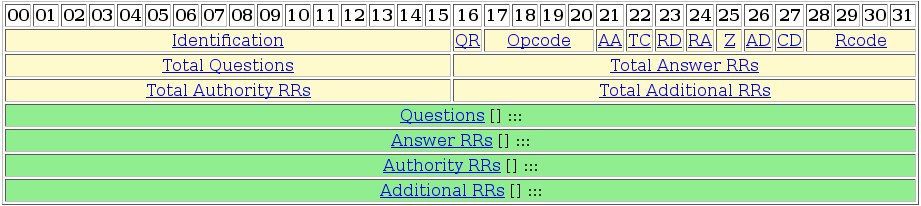

根据规范，一个 DNS 包可以分为下面的几个部分。

其中，身份 ID 占 16 个位，标志符占 16 个位，下面的分别是请求数、回答数、权威域名服务器数、其他记录数，再下面一点的就是回答的内容了（请求、回答、权威域名服务器、其他记录）

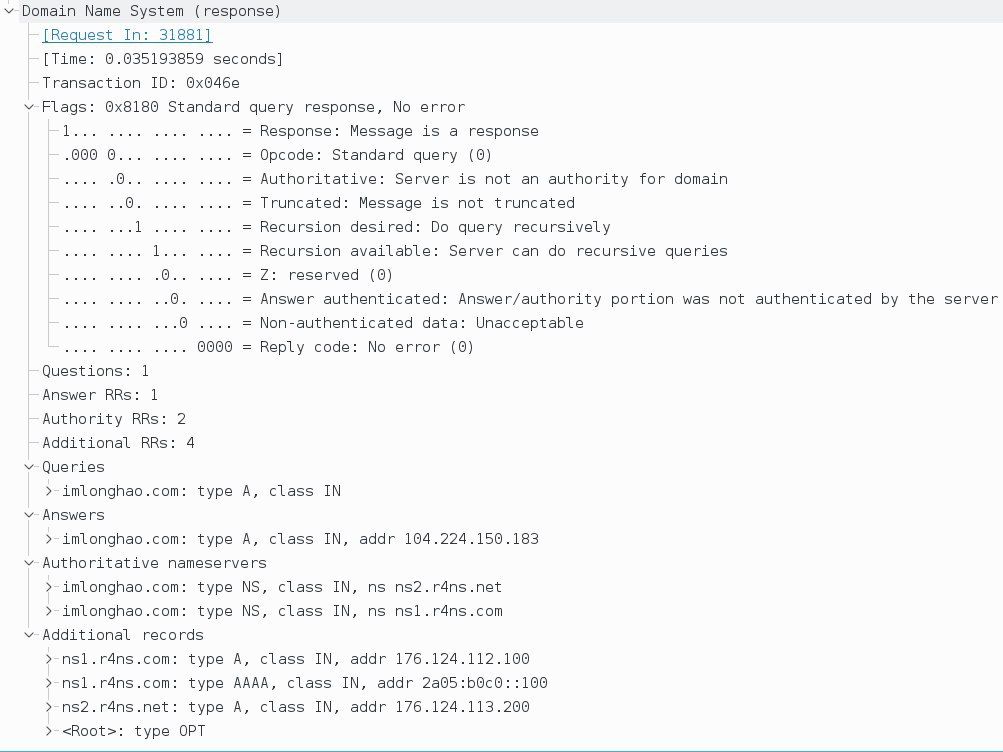

可以对照下面这个 Wireshark 抓到的针对本站 imlonghao.com 的一次 DNS 请求进行理解

本博文主要讲述的是 DNS 包中的几个标志位

标志位

正如上面所提供的 Wireshark 的截图，我们可以看到一个名为 Flags 的栏目，这个就是我们今天要讲的标志位。

标志位总长 16 个位，也就是两个字符。

有相应值的位标记为 1 ，没有的则标记为 0 。

最后这 16 个二进制的位通过进制转换即可变成十六进制的，在图中也就是 81 80

QR 1bit

• 0 为客户端请求包
• 1 为服务器响应包

Opcode 4bits

• 0000 为普通的 DNS 请求
• 0001 为 rDNS 请求
• 0002 为服务器状态
• 0003 无
• 0004 为通知 (Notify)
• 0005 为更新 (Update)
• 0006 - 0015 保留

AA 1bit

• 0 为应答服务器不是该域名的权威解析服务器
• 1 为应答服务器是该域名的权威解析服务器

TC 1bit

• 0 为报文未截断
• 1 为报文过长被截断 (只返回了前 512 个字节)

RD 1bit

• 0 为不期望进行递归查询
• 1 为期望进行递归查询 (从域名服务器进行递归查询)

RA 1bit

• 0 为应答服务器不支持递归查询
• 1 为应答服务器支持递归查询

Z 1bit

保留位

AD 1bit

• 0 为应答服务器未验证了该查询相关的 DNSSEC 数字签名
• 1 为应答服务器已经验证了该查询相关的 DNSSEC 数字签名

CD 1bit

• 0 为服务器已经进行了相关 DNSSEC 数字签名的验证
• 1 为服务器并未进行相关 DNSSEC 数字签名的验证

Rcode 4bits

• 0000 为正常
• 0001 为格式错误 (NS 无法解析这个请求)
• 0002 为服务器错误 (NS 有问题所以无法进行这个请求)
• 0003 为名称错误 (请求中的地址并不存在)
• 0004 为未实施查询 (NS 服务器不支持这种查询)
• 0005 为拒绝 (由于策略原因拒绝执行这个错误)
• 0006 为域名出现了但是他不该出现
• 0007 为集合 RR 存在但是他不该存在
• 0008 为集合 RR 不存在但是他应该存在
• 0009 为服务器并不是这个区域的权威服务器
• 0010 为该名称并不包含在区域中
• 0011 - 0015 保留
• 0016 为错误的 OPT 版本或者 TSIG 签名无效
• 0017 为无法识别的密钥
• 0018 为签名不在时间范围内
• 0019 为错误的 TKEY 模式
• 0020 为重复的密钥名称
• 0021 为该算法不支持
• 0022 为错误的截断
• 0023 - 3840 保留
• 3841 - 4095 私人使用
• 4096 - 65534 保留
• 65535 RFC 6195

参考资料

DNS, Domain Name System - networksorcery.com

DNSSEC 原理、配置与布署简介 | 段海新( Haixin Duan ) @ Tsinghua University
